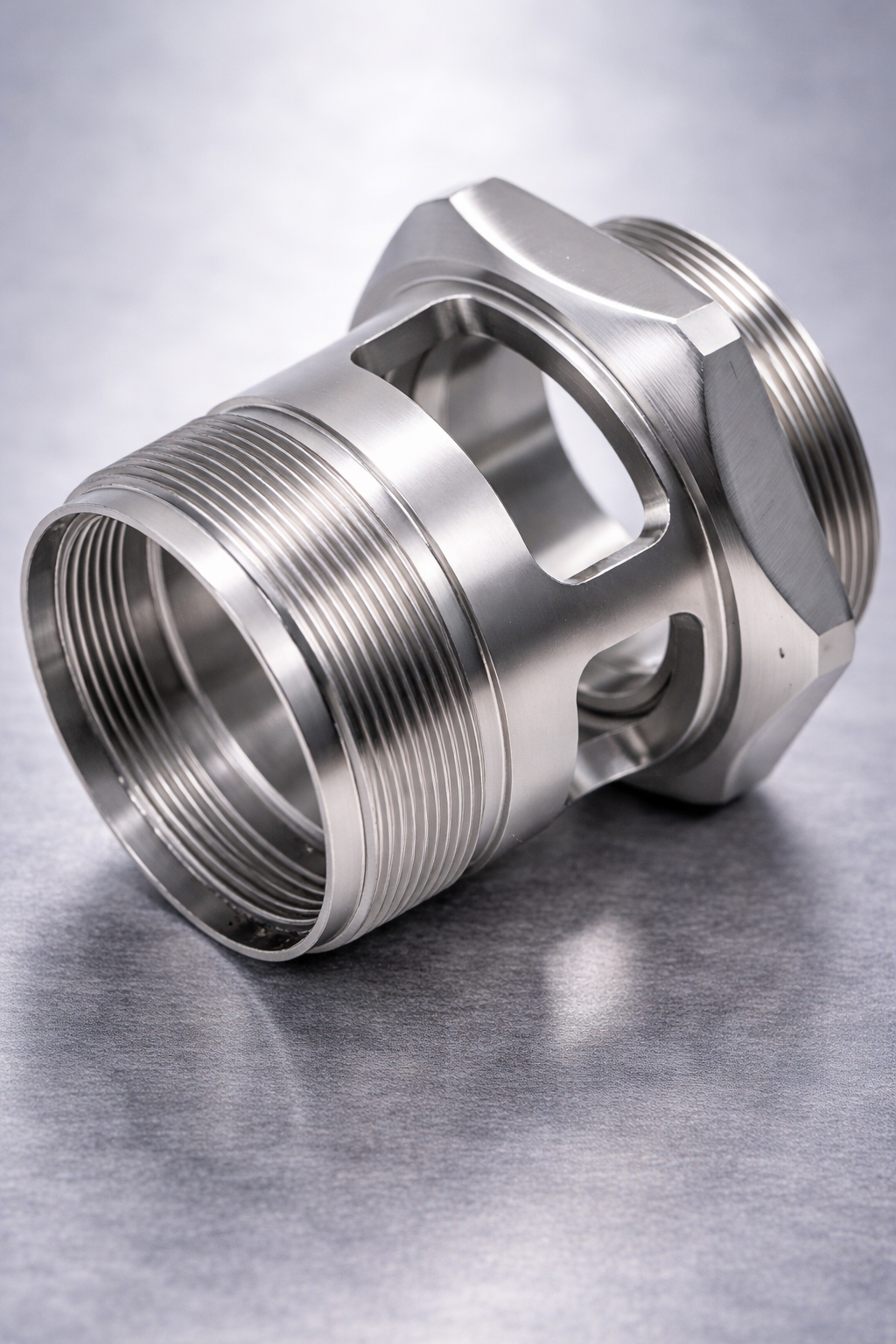

Los componentes del conector suelen ser pequeños, pero sus requisitos de mecanizado pueden ser exigentes. Una carcasa de conector típica puede combinar diámetros externos, orificios internos, roscas, ranuras de sellado, hombros y características de ubicación dentro de una estructura compacta. La relación entre estas características puede ser más importante que la tolerancia de cualquier dimensión individual.

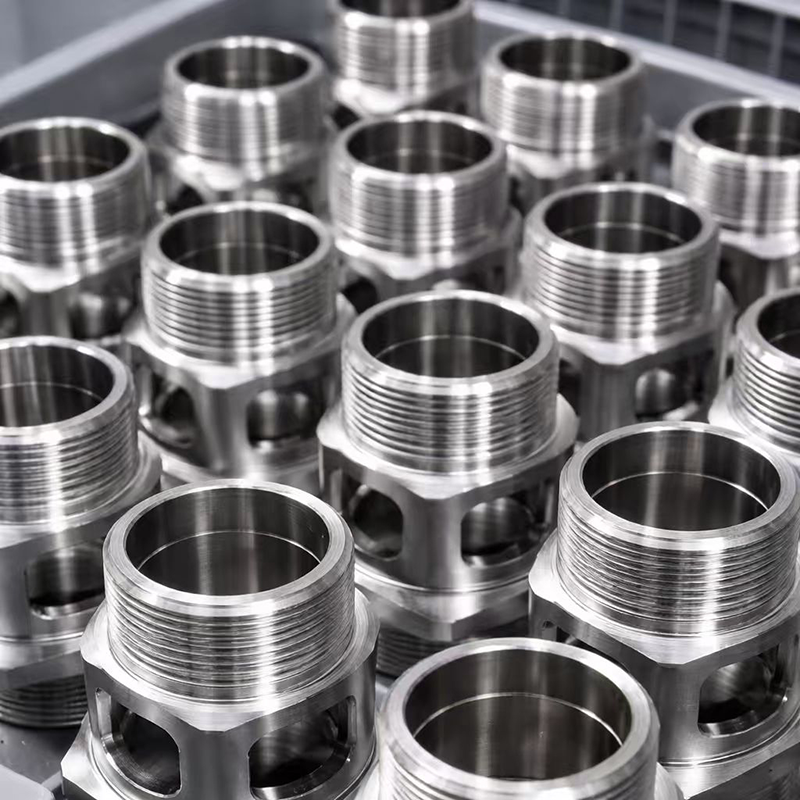

Por esta razón, las piezas torneadas para conectores requieren más que un control básico del diámetro. Antes de comenzar la producción se deben considerar la concentricidad, la calidad de la rosca, las superficies de sellado, el comportamiento del material, el acceso a las herramientas y los requisitos de inspección. Estos factores se vuelven particularmente importantes en aplicaciones de conectores aeroespaciales, de defensa, electrónicos e industriales.
Las carcasas de conectores suelen contener varias características funcionales que deben trabajar juntas durante el montaje. Las roscas externas e internas controlan el acoplamiento mecánico, mientras que los orificios pueden determinar la posición de los insertos o contactos. Las ranuras de sellado soportan juntas tóricas u otros elementos de sellado, y los chaveteros o ranuras de ubicación controlan la orientación rotacional.
El torneado CNC es muy adecuado para componentes de conectores cilíndricos porque se pueden producir múltiples diámetros, orificios, hombros, ranuras y roscas alrededor de un punto de referencia de rotación común. Amfenol RF también identifica el torneado CNC como un proceso para cuerpos de conectores y componentes relacionados con el contacto, incluidos diámetros, roscas y chaflanes precisos.
Cuando un conector incluye partes planas, ranuras o orificios transversales, es posible que se requiera fresado o perforación secundaria. La consideración importante es mantener la relación entre estas características y la referencia de giro original. Aquí es donde la planificación estable del proceso se vuelve más importante que la simple selección de una máquina.
Las roscas se utilizan ampliamente para el acoplamiento de conectores, anillos de bloqueo e interfaces de carcasa trasera. El paso, el diámetro, la forma de la rosca, la longitud de enganche y el descentramiento influyen en el ajuste final. Los dibujos deben especificar el estándar de rosca aplicable en lugar de depender únicamente del diámetro nominal.
También se debe considerar el alivio del hilo donde la herramienta de corte necesita salir de la sección roscada. Las roscas ciegas requieren suficiente profundidad y espacio libre para evitar dificultades innecesarias de fabricación.
Las ranuras de sellado requieren control del ancho, la profundidad, la geometría de las esquinas y el estado de la superficie. Las dimensiones correctas dependen del elemento de sellado y del entorno operativo. Apretar innecesariamente cada ranura no mejora automáticamente el rendimiento del sellado.
Por lo tanto, las superficies de sellado funcionales deben identificarse por separado de las superficies no críticas. Esto ayuda a centrar el esfuerzo de mecanizado e inspección donde tiene el mayor efecto en el rendimiento del conector.
Los chaveteros, las partes planas y las ranuras de posicionamiento pueden determinar cómo se orienta un conector durante el montaje. Cuando estas características se mecanizan después del torneado, es necesario controlar cuidadosamente su relación angular o posicional con el dato primario.
Para componentes complejos torneados por CNC , la selección de datos debe establecerse antes de la producción para que las características críticas sigan relacionadas con el mismo sistema de referencia.
Los dibujos de conectores pueden contener muchos requisitos dimensionales, pero no todas las dimensiones tienen la misma importancia funcional. Los diámetros de acoplamiento, los orificios internos, las roscas, las ranuras de sellado y las características de ubicación normalmente merecen más atención porque afectan directamente el ensamblaje o el rendimiento.
| Característica | Función principal | Control de teclas |
|---|---|---|
| Diámetro exterior | Interfaz de acoplamiento | Diámetro y repetibilidad |
| Orificio interno | Alineación de insertos o contactos | Diámetro y concentricidad |
| Hilo | Acoplamiento mecánico | Forma, tono y ajuste |
| Ranura de sellado | Sellado ambiental | Profundidad, ancho y superficie. |
| chavetero | Orientación de montaje | Posición y ángulo |
La tolerancia dimensional y la tolerancia geométrica no deben considerarse el mismo requisito. Un orificio puede cumplir con su especificación de diámetro y al mismo tiempo estar mal alineado con el diámetro exterior. Por lo tanto, para los conjuntos de conectores, la concentricidad, la perpendicularidad y las relaciones posicionales pueden ser más importantes que simplemente ajustar cada tolerancia lineal.
La selección del material debe considerar la resistencia mecánica, el peso, la resistencia a la corrosión, los requisitos eléctricos, la temperatura de funcionamiento y los requisitos de acabado. A menudo se consideran las aleaciones de aluminio cuando es importante tener un peso reducido. Las aleaciones de cobre pueden ser adecuadas para aplicaciones donde la conductividad eléctrica es importante, mientras que los aceros inoxidables ofrecen una combinación útil de solidez y resistencia a la corrosión.
Las aplicaciones aeroespaciales o de defensa más exigentes pueden requerir materiales de mayor rendimiento según el entorno operativo. La elección del material también afecta los parámetros de corte, el desgaste de la herramienta, la formación de rebabas y el acabado de la superficie, por lo que debe confirmarse antes de finalizar el proceso de mecanizado.
Muchos cuerpos de conectores cilíndricos y componentes pequeños se mecanizan a partir de barras. Este enfoque puede proporcionar una buena repetibilidad de la producción porque se generan múltiples características a partir de un diámetro de material consistente y una referencia de mecanizado común.
Sin embargo, la variación del diámetro de la barra, la rectitud, la tensión residual y la consistencia del material pueden influir en el resultado final, especialmente para componentes de pared delgada o piezas con requisitos de concentricidad exigentes.
Esto es particularmente relevante para componentes torneados con barra para conectores electrónicos , donde pequeñas variaciones dimensionales pueden afectar el acoplamiento, la alineación de los contactos o el tratamiento superficial posterior. También pueden ser necesarios certificados de materiales e identificación de lotes cuando la trazabilidad es importante.
Mantener la relación entre el diámetro exterior, el orificio interno y otras características de rotación es uno de los principales desafíos. Varias configuraciones pueden introducir errores acumulativos. Siempre que sea posible, las características coaxiales críticas deben planificarse en torno a un punto de referencia estable y completarse con un mínimo de sujeción.
Las secciones delgadas alrededor de orificios, ranuras y roscas pueden deformarse bajo fuerzas de corte o una presión de sujeción excesiva. Es posible que sea necesario separar las operaciones de desbaste y acabado, mientras que las herramientas, los parámetros de corte y la sujeción de piezas deben considerarse en conjunto.
Las rebabas dentro de los orificios, en las entradas de rosca o alrededor de los orificios transversales pueden interferir con el montaje incluso cuando las dimensiones principales sean correctas. Por lo tanto, el desbarbado debería incluirse en el plan del proceso. Los chaflanes funcionales también deben estar claramente definidos en el dibujo.
No todos los conectores se pueden completar girando únicamente. Los chaveteros, caras planas, ranuras y orificios transversales pueden requerir un fresado o taladrado secundario. En estos casos, los servicios de mecanizado CNC de precisión deben evaluar la relación completa de las características en lugar de tratar cada operación de forma independiente.
Para piezas que combinan características rotacionales y no rotacionales, el fresado y torneado CNC pueden proporcionar una ruta de fabricación eficiente cuando el equipo y la geometría permiten que las características críticas permanezcan bajo un sistema de referencia coordinado.
Los contactos de conectores pequeños, clavijas y otros componentes largos y delgados pueden beneficiarse del mecanizado tipo suizo. La disposición del casquillo guía sostiene el material cerca del área de corte, lo que ayuda a controlar la deflexión en piezas adecuadas de pequeño diámetro. Los componentes torneados en Suiza son particularmente relevantes cuando la relación longitud-diámetro y la estabilidad dimensional crean desafíos de mecanizado.
Las piezas del conector pueden requerir anodizado, enchapado, pasivado u otros tratamientos superficiales según el material y la aplicación. Se debe considerar el acabado antes del mecanizado porque los recubrimientos pueden afectar la condición final de la superficie y, en algunos casos, las dimensiones efectivas de las características de contacto.
Por lo tanto, las roscas, los orificios, las superficies de sellado y las interfaces de contacto deben revisarse por separado. El dibujo debe identificar claramente las superficies que requieren tratamiento y aquellas que deben permanecer dentro de límites dimensionales específicos después del acabado.
Un plano listo para producción debe definir claramente la calidad del material, las dimensiones críticas, las tolerancias geométricas, las especificaciones de rosca, el acabado de la superficie, los requisitos de recubrimiento y los criterios de inspección. Las aplicaciones aeroespaciales y de defensa también pueden requerir trazabilidad de materiales, controles de procesos especiales y documentación de respaldo.
Una revisión práctica de DFM puede identificar problemas antes de la producción, incluidas tolerancias innecesariamente estrictas, características internas difíciles, alivio de rosca insuficiente, paredes delgadas, orificios profundos o requisitos de acabado que podrían afectar las dimensiones críticas.
La capacidad de la máquina es sólo una parte de la evaluación del proveedor. El fabricante debería poder comprender la relación funcional entre las características del conector y traducir el dibujo en un proceso de producción estable.
Se debe considerar la experiencia en materiales, control dimensional, mecanizado secundario, coordinación de acabado y planificación de inspección. Para aplicaciones aeroespaciales y de defensa, la documentación y la trazabilidad de materiales también pueden ser importantes.
Lo más importante es evaluar la coherencia de la producción. Un conector que cumple con el dibujo una vez pero varía entre lotes puede crear problemas de ensamblaje posteriores. La planificación de procesos, el control de herramientas, la inspección de la primera pieza y las comprobaciones dimensionales continuas deben trabajar en conjunto para mantener la repetibilidad.
El enfoque más fiable comienza con el dibujo y no con la máquina. Primero se deben identificar las características funcionales, seguido de la selección de datos, la revisión del material, la secuencia de mecanizado, los requisitos de acabado y la planificación de la inspección.
Para piezas torneadas de conectores de defensa y aplicaciones aeroespaciales, este enfoque orientado al proceso es especialmente importante porque es posible que los requisitos dimensionales deban trabajar junto con los requisitos de material, acabado y documentación. El mismo principio se aplica a los conectores electrónicos, donde el acoplamiento, la alineación y el sellado dependen del control constante de varias características relacionadas.
Xavier proporciona fabricación de precisión de componentes no estándar que abarca torneado CNC, fresado, mecanizado tipo suizo y procesos relacionados con la fundición. Para un proyecto de conector, proporcionar el dibujo completo o el modelo 3D, el material, las tolerancias críticas, el tratamiento de la superficie y la cantidad esperada permite evaluar la ruta de fabricación de acuerdo con la geometría real del componente.
La revisión temprana del DFM puede ayudar a identificar los riesgos de mecanizado antes de que se conviertan en problemas de producción. Cuando la intención del diseño, la secuencia de mecanizado y los requisitos de inspección están conectados desde el principio, se pueden producir componentes de conectores de precisión con mayor consistencia a lo largo de la producción repetida.
