Torneado suizo: fabricación de piezas "pequeñas, precisas y desafiantes"

2026,06,15

La mención del torneado suizo trae inevitablemente a la mente la fabricación suiza, famosa por su precisión. De hecho, los tornos de tipo suizo se desarrollaron originalmente para satisfacer las exigentes demandas de la industria relojera suiza de componentes diminutos que requerían una precisión de micras. Hoy en día, este proceso ha evolucionado hasta convertirse en una tecnología central indispensable para la fabricación global de alta gama. Con más de una década de experiencia en mecanizado de precisión para sectores de alta gama, Euyik integra a la perfección la tecnología de torneado suiza con soluciones de proceso patentadas, superando eficazmente los desafíos asociados con la fabricación de piezas "pequeñas, precisas y desafiantes".

En este artículo, brindamos una descripción general completa del torneado suizo, que cubre sus ventajas principales, las características estructurales de la máquina, las diferencias fundamentales con respecto a los tornos CNC tradicionales y las aplicaciones típicas dentro de los sectores de servicios clave de Euyik, para ayudarlo a seleccionar la solución de mecanizado óptima para sus componentes.

1. ¿Qué es el torneado suizo?

El torneado suizo , también conocido como mecanizado CNC con cabezal deslizante estilo suizo, es una tecnología de fabricación sustractiva avanzada especializada en producir piezas pequeñas, complejas y delgadas. Reconocido por su precisión de mecanizado al nivel de ±0,002 mm, desperdicio mínimo de material y alta eficiencia de automatización, se erige como uno de los procesos más eficaces para satisfacer las demandas modernas de componentes "pequeños, precisos y desafiantes".

Euyik utiliza tornos tipo suizo importados de alta precisión y cumple estrictamente con el estándar de gestión de calidad aeroespacial EN9100, lo que garantiza la trazabilidad completa del proceso. Nuestras capacidades de torneado suizo se extienden más allá de los ejes de precisión estándar para incluir la producción en una sola configuración de microcomponentes complejos y de múltiples funciones, ofreciendo un servicio integral que abarca revisiones DFM (Diseño para la Manufacturabilidad), validación de prototipos y producción en masa.

A medida que las industrias de alta gama, como la aeroespacial, la defensa y los semiconductores, evolucionan rápidamente, los componentes se caracterizan cada vez más por dimensiones miniaturizadas, estructuras complejas y requisitos de precisión extrema. Los tornos CNC tradicionales a menudo luchan con problemas como deformación, vibración y precisión inestable al mecanizar piezas con altas relaciones longitud-diámetro, paredes delgadas o tolerancias estrictas; Sin embargo, el torneado suizo resuelve estos problemas de la industria a través de su estructura y diseño únicos de la máquina.

2. Ventajas principales del torneado suizo

El mecanizado CNC de estilo suizo es sinónimo de fabricación de precisión, caracterizada por alta precisión, alta eficiencia y alta consistencia. Euyik integra estas ventajas principales con sus propias capacidades de ingeniería para crear mayor valor para los clientes:

(1) Precisión a nivel de micras y calidad superficial superior

Los tornos de estilo suizo presentan un diseño en el que el corte se produce cerca del punto de soporte del husillo, lo que minimiza el saliente de la pieza de trabajo y la deflexión o vibración de la herramienta. Los centros de torneado de estilo suizo de Euyik controlan los errores dimensionales dentro de ±0,002 mm y logran una rugosidad de la superficie inferior a Ra0,4, cumpliendo con los rigurosos estándares de industrias como la aeroespacial y la de semiconductores sin necesidad de un pulido secundario.

(2) Automatización de extremo a extremo y alta eficiencia de producción

Equipadas con husillos de alta velocidad (hasta 12.000 rpm), torretas de herramientas síncronas de estaciones múltiples y sistemas de cambio rápido de herramientas, estas máquinas permiten el mecanizado multiproceso simultáneo. Junto con alimentadores automáticos de barras, facilitan la producción sin personal las 24 horas, ideal para la fabricación en masa de microcomponentes complejos como ejes de precisión, casquillos y núcleos de válvulas de latón de precisión.

(3) Amplia compatibilidad de materiales

Procesan de manera eficiente materiales difíciles de mecanizar, incluidos acero inoxidable, aleaciones de titanio, aleaciones de cobre y superaleaciones, resolviendo de manera efectiva problemas comunes a los tornos tradicionales, como corte inestable, vibración de herramientas y adhesión de materiales. Esto garantiza tanto la precisión del mecanizado como una mayor vida útil de la herramienta cuando se trabaja con materiales difíciles.

(4) Excelente consistencia del lote

La producción está totalmente controlada mediante programación CNC, eliminando por completo el error humano. Euyik emplea inspección dimensional completa SPC (control estadístico de procesos) y CMM (máquina de medición de coordenadas) para garantizar que las desviaciones dimensionales dentro de un lote permanezcan en el nivel de micras, satisfaciendo plenamente los estrictos requisitos de intercambiabilidad de piezas en sectores como el aeroespacial y el de defensa.

(5) Rentabilidad superior

Por un lado, los rendimientos extremadamente altos del primer paso prácticamente eliminan la necesidad de retrabajo o desguace. Por otro lado, el mecanizado con cabezal deslizante ofrece tasas de utilización de material superiores al 90%, lo que reduce drásticamente el desperdicio de materia prima, una ventaja económica significativa, particularmente cuando se procesan metales preciosos. Además, el modelo de servicio integral de Euyik ahorra a los clientes el tiempo y los costos asociados con la coordinación de múltiples proveedores.

3. Diferencias en la estructura central entre los tornos tipo suizo y los tornos tradicionales

La estructura central de un torno tipo suizo (torno de cabezal deslizante) comprende un cabezal deslizante, un sistema de puesto de herramientas de estaciones múltiples, un alimentador de barras automático, un subhusillo, un sistema hidráulico y un sistema de refrigeración/lubricación. Su innovación fundamental radica en el diseño del cabezal deslizante: mientras que los tornos CNC tradicionales cuentan con un husillo fijo y un poste de herramienta móvil para cortar, los tornos tipo suizo utilizan un poste de herramienta fijo mientras el husillo mueve la pieza de trabajo hacia adelante y hacia atrás para realizar el corte.

Durante el mecanizado, la pieza de trabajo se alimenta automáticamente desde la parte trasera del husillo principal y el corte se produce cerca de la salida del husillo. La distancia mínima entre el punto de apoyo y el punto de corte resuelve fundamentalmente los problemas de deformación asociados con el mecanizado de piezas largas y delgadas. Una vez completado el mecanizado frontal, el subhusillo transfiere automáticamente la pieza de trabajo para mecanizar las características traseras, lo que permite completar todos los procesos en una sola configuración en una máquina.

4. Principales áreas de aplicación del torneado suizo

Aprovechando sus ventajas únicas, la tecnología de torneado suiza se ha convertido en el proceso de fabricación estándar para las piezas "pequeñas, de precisión y complejas" que forman el núcleo de los sectores de servicios de Euyik. Las aplicaciones típicas incluyen:

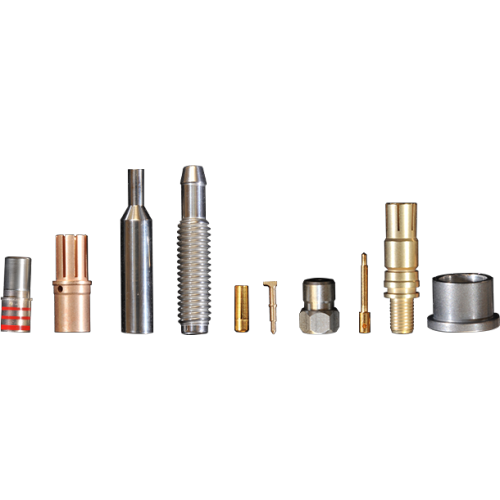

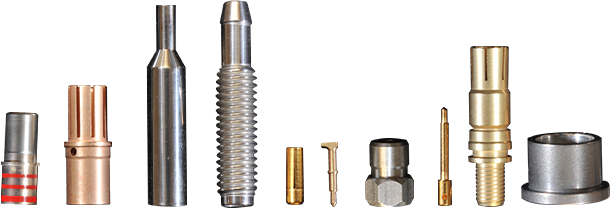

Aeroespacial: ejes estriados de precisión, ejes de precisión, pasadores de conector aeroespacial, sujetadores aeroespaciales, carretes de válvulas hidráulicas

Defensa: clavijas de conexión de alta confiabilidad, ejes de ajuste del sistema de mira óptica, carretes de válvulas en miniatura

Equipos semiconductores: ejes de precisión para mecanismos de transferencia de obleas, carretes de válvulas de precisión, pasadores de sistemas de vacío, ejes de sensores

Sistemas optoelectrónicos: ejes de ajuste de lentes, ejes en miniatura para cápsulas optoelectrónicas, pasadores de montaje de lentes

Comunicación por fibra óptica: casquillos de fibra óptica, ejes de precisión para módulos ópticos

Transporte ferroviario: ejes de sensores de precisión, ejes en miniatura para sistemas de frenado, clavijas de conexión, carretes de válvulas

Industria energética: carretes de válvulas de latón de precisión, ejes de sensores de presión, pasadores para conjuntos de turbinas, ejes en miniatura para sistemas hidráulicos

5. Resumen

Con características de diseño únicas, como el cabezal deslizante, el mecanizado por transferencia con subhusillo y el corte sincrónico con múltiples herramientas, el torneado suizo ha superado fundamentalmente los límites de mecanizado de los tornos CNC tradicionales, estableciéndose como el proceso preferido para fabricar piezas "pequeñas, precisas y complejas". Para piezas en miniatura caracterizadas por altas relaciones longitud-diámetro, geometrías complejas y tolerancias estrictas, el mecanizado de estilo suizo permite una producción en masa de alta eficiencia y bajo costo manteniendo la precisión.

Como fabricante global de componentes de precisión no estándar dentro del Grupo Xaver, Euyik aporta más de una década de experiencia en mecanizado de precisión de alta gama y posee múltiples certificaciones internacionales, incluidas EN9100 e ISO9001. Nos especializamos en la fabricación de piezas torneadas en Suiza, como ejes de precisión, casquillos y carretes de válvulas de latón, y ofrecemos un servicio integral e integral que va desde la optimización y la creación de prototipos DFM (Diseño para la Manufacturabilidad) hasta la producción en masa estable, con entrega de muestras en tan solo siete días. Si tiene requisitos para piezas torneadas en Suiza, comuníquese con nuestros ingenieros para obtener cotizaciones y soluciones de procesos profesionales.
