Exploración de soluciones eficientes de sujeción de piezas de trabajo para el mecanizado CNC de cinco ejes

2026,03,12

El mecanizado CNC de cinco ejes es una tecnología de fabricación avanzada aplicada al mecanizado de piezas estructurales complejas . En comparación con el mecanizado tradicional de tres ejes, las máquinas herramienta de cinco ejes añaden dos ejes giratorios a los tres ejes lineales (X, Y y Z), lo que permite que la herramienta se acerque a la pieza de trabajo desde diferentes ángulos. Esto permite un mecanizado eficiente de superficies curvas complejas y estructuras multifacéticas, y reduce los errores causados por la sujeción repetida de la pieza de trabajo.

En el mecanizado real, el rendimiento de la máquina herramienta, los procesos de mecanizado y los métodos de sujeción de la pieza de trabajo deben coordinarse para garantizar una calidad de mecanizado estable. La sujeción y el posicionamiento adecuados no sólo ayudan a la máquina herramienta a maximizar sus capacidades de mecanizado, sino que también contribuyen a mejorar la estabilidad y precisión del mecanizado. Basándonos en la experiencia práctica de Xavier y Youyi, a continuación resumimos brevemente las soluciones comunes de sujeción de piezas de trabajo de cinco ejes.

¿Por qué es tan importante sujetar?

La sujeción determina la precisión de posicionamiento de la pieza de trabajo, la resistencia a la vibración y la repetibilidad del mecanizado; estos tres afectan directamente el rendimiento, la calidad de la superficie y la eficiencia del mecanizado.

Métodos de sujeción comunes

Visera/Sujeción Universal

Ventajas: Versátil, de bajo costo y de operación rápida.

Desventajas: Fuerza de sujeción concentrada; Las piezas de paredes delgadas o de forma irregular se deforman fácilmente. Adecuado para piezas sólidas regulares o mecanizado en desbaste.

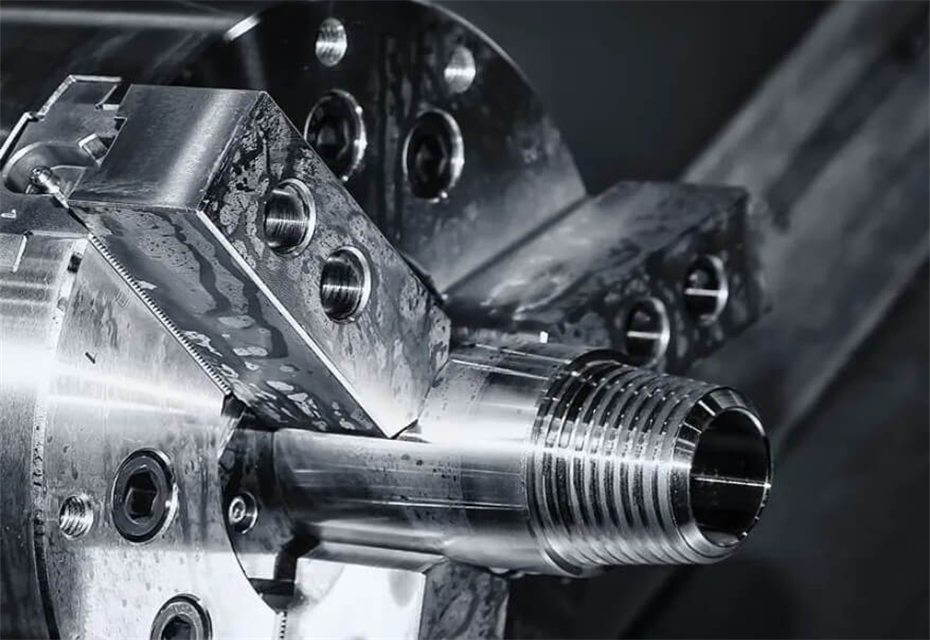

Portabrocas/portabrocas autocentrante

Ventajas: Buena concentricidad, gran fuerza de sujeción; Adecuado para piezas cilíndricas.

Desventajas: Sensible a los extremos y a la longitud de sujeción; Las piezas de paredes delgadas requieren soporte adicional o mordazas blandas.

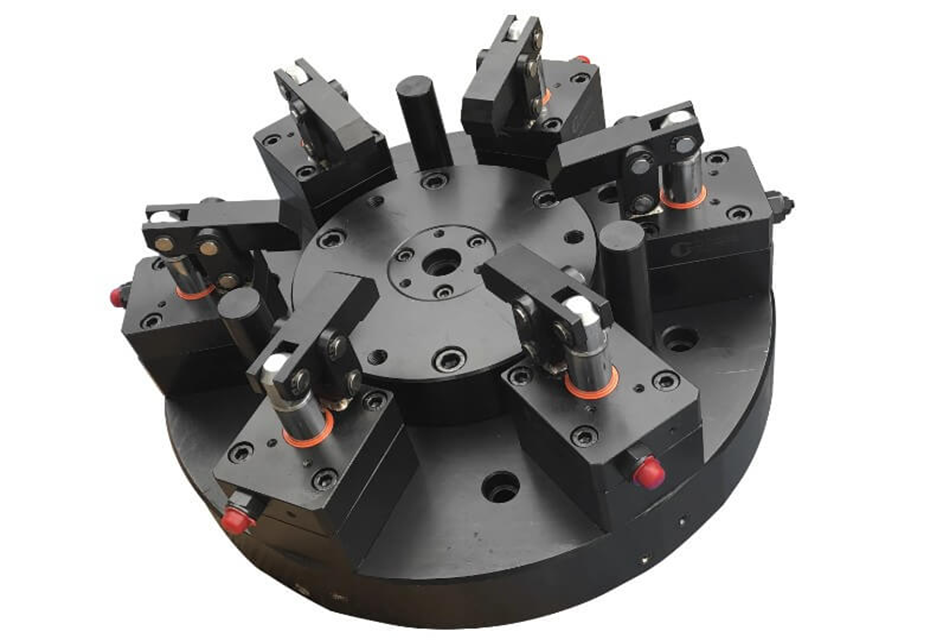

Accesorios especializados (Accesorios personalizados)

Ventajas: Permite la aplicación de fuerza multipunto y un posicionamiento preciso; Adecuado para formas complejas y piezas de alta precisión.

Desventajas: Altos costos iniciales de diseño y fabricación; Adecuado para lotes medianos a grandes o componentes críticos.

Sujeción por adsorción al vacío

Ventajas: Aplicación de fuerza uniforme, menos propensa a deformarse, respetuosa con la superficie; Adecuado para placas delgadas y piezas de paredes delgadas.

Desventajas: No apto para piezas de trabajo porosas o abiertas; Se debe garantizar la estabilidad del vacío.

Sujeción magnética

Ventajas: Cambio rápido de piezas, fácil operación (para materiales magnéticos).

Desventajas: Sólo aplicable a materiales magnéticos; Se aplican requisitos de superficie.

Accesorios flexibles/modulares y bloques de posicionamiento

Ventajas: Adecuado para lotes pequeños y diversos tipos de productos; cambio rápido; facilita un posicionamiento rápido.

Desventajas: Altos requisitos para el diseño modular; Los errores de posicionamiento pueden afectar la precisión.

Puntos técnicos clave para la sujeción de piezas de trabajo en el mecanizado CNC de cinco ejes

Control de fuerza de sujeción: Suficiente para resistir fuerzas de corte sin provocar deformación de la pieza. Para piezas de paredes delgadas, se prefieren abrazaderas de luz multipunto o soportes de respaldo.

Precisión de posicionamiento: los datos funcionales deben definirse claramente en los dibujos e implementarse en el dispositivo.

Tratamiento de la superficie de contacto de sujeción: use almohadillas suaves, mordazas suaves o almohadillas de poliuretano para proteger la pieza de trabajo y distribuir la fuerza de manera uniforme.

Rigidez y evitación de resonancia: la rigidez general del accesorio y de la máquina herramienta debe ser alta. El análisis modal debe realizarse durante la fase de diseño si es necesario para evitar frecuencias de resonancia.

Sujeción rápida y repetibilidad: el posicionamiento de punto cero y los accesorios modulares pueden acortar significativamente el tiempo de cambio y garantizar la repetibilidad.

Inspección y retroalimentación en línea: combinadas con la supervisión de la sonda o del husillo, las desviaciones se pueden detectar y corregir rápidamente, mejorando el rendimiento de la primera pasada.

Deformación y vibración de sujeción: causas y soluciones prácticas

Causas comunes:

Fuerza de sujeción desigual, soporte insuficiente, material de pieza delgado, parámetros de corte inadecuados, rigidez insuficiente del dispositivo o máquina herramienta, desgaste de la herramienta.

Soluciones directamente aplicables:

Agregue respaldo o soporte multipunto a las piezas de paredes delgadas para evitar tensiones en un solo punto;

Utilice sujeción distribuida o estructuras de soporte dedicadas para distribuir uniformemente la fuerza;

Optimice las trayectorias de herramientas y los parámetros de corte para reducir las fuerzas de corte instantáneas;

Mejorar la rigidez de fijación y conexión mediante el uso de materiales de alta resistencia o nervaduras de refuerzo;

Utilice herramientas amortiguadoras de vibraciones o instale dispositivos amortiguadores de vibraciones en portaherramientas;

Verifique periódicamente el estado de los bordes de las herramientas para evitar la vibración causada por herramientas anormales;

Realice una simulación de rigidez/modal durante la fase de diseño del accesorio para mitigar los riesgos por adelantado.

Resumen

Para las empresas manufactureras que se dedican desde hace mucho tiempo al mecanizado de piezas de precisión, el mecanizado CNC de cinco ejes no solo depende de equipos avanzados, sino que también requiere experiencia madura en procesos y capacidades de diseño de accesorios.

Si necesita mecanizar piezas estructurales complejas o piezas de alta precisión, contáctenos. Le proporcionaremos soluciones razonables de mecanizado CNC de cinco ejes.
