Capacidades de mecanizado CNC de Xavier para componentes optomecánicos de precisión

2026,03,04

En los sistemas optoelectrónicos, los componentes estructurales pueden parecer meros "soportes", pero los verdaderos determinantes de la estabilidad de las imágenes y la confiabilidad a largo plazo son a menudo la precisión del mecanizado y el control básico de estas piezas. Xavier, un equipo de fabricación especializado en mecanizado CNC , lleva mucho tiempo proporcionando servicios de mecanizado CNC para componentes optomecánicos de precisión para productos como equipos de imágenes térmicas, sistemas de reconocimiento, torretas optoelectrónicas y cámaras de vigilancia de largo alcance. Desde muestras de una sola pieza hasta producción en masa estable, hemos acumulado una experiencia madura en procesos.

Componentes que fabricamos con frecuencia y con los que sobresalimos

Los componentes típicos que podemos mecanizar y producir en masa incluyen:

Cilindros de lentes/cilindros exteriores, anillos de retención de lentes

Soportes para sensores CMOS/CCD

Marcos/carcasas para cámaras, carcasas protectoras IP67

Disipadores de calor: disipadores de calor, disipadores de calor de cobre, disipadores de calor para sensores

Componentes estructurales de cardán, monturas de lentes y rieles ópticos

Sujetadores FPC, bases de conectores pequeños y otros componentes funcionales

Y componentes estructurales especiales como espejos/soportes para sistemas de reconocimiento optoelectrónico.

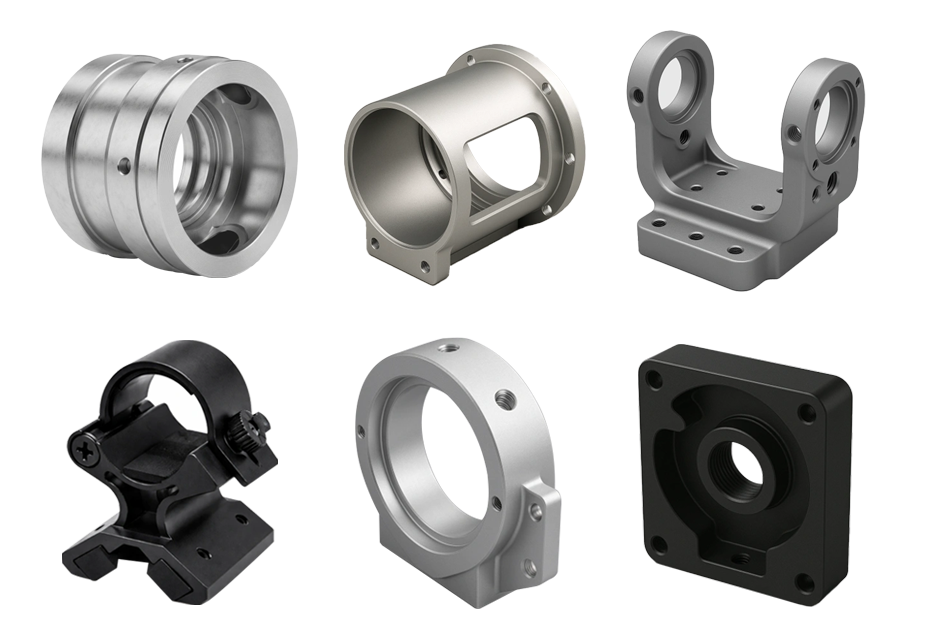

CNC machining of precision optomechanical components

Podemos procesar estos componentes en pequeños lotes, así como suministrarlos en grandes cantidades con controles de liberación, adaptándonos a aplicaciones como imágenes térmicas, módulos EO/IR, torretas electroópticas, monitoreo de largo alcance, cámaras topográficas, miras ópticas y módulos de francotirador.

Nuestros procesos y tecnologías clave

Mecanizado de posicionamiento de una sola vez: la carcasa y el soporte se pueden sujetar juntos en un solo paso usando la misma referencia, lo que reduce los errores causados por la conversión de referencia y ahorra importantes ajustes manuales durante el ensamblaje.

Referencia del sensor e inspección CMM: La posición tridimensional de la posición de referencia del sensor se inspecciona mediante una máquina de medición de coordenadas (CMM) y se genera un informe, lo que facilita la calibración posterior o la verificación directa de la instalación por parte del cliente.

Precisión de superficie y acoplamiento: Las superficies de montaje clave se pueden mecanizar a Ra < 1,6 μm, lo que garantiza superficies de contacto suaves, alta eficiencia de contacto térmico y ensamblaje estable.

Disipación de calor controlable para componentes de disipación de calor: Tenemos la capacidad de fresar aletas finas y fabricar disipadores de calor de cobre con superficies de contacto de baja desviación, lo que garantiza una rápida transferencia de calor a la estructura de disipación de calor.

Detalles de protección y sellado: Las ranuras de las juntas tóricas, las superficies de contacto de los casquillos, etc., están diseñadas y procesadas de acuerdo con clasificaciones de impermeabilidad. Para gabinetes de clase IP67, contamos con estándares de tolerancia de sellado y métodos de prueba maduros.

Tratamiento de superficie y cavidad interna: la cavidad interna está ennegrecida mate para reducir el reflejo interno; el exterior logra un efecto visual casi perfecto sin marcas obvias de herramientas, cumpliendo con los requisitos tanto ópticos como estéticos.

Diseño y procesamiento estructural liviano: para cápsulas y componentes aeroespaciales, implementaremos tratamientos de esqueletización y vaciado dentro de los límites de resistencia y rigidez, reduciendo el peso y garantizando al mismo tiempo la capacidad de carga.

Nuestro proceso de control de calidad:

Materiales entrantes → Primer artículo/Primera inspección → Control de proceso intermedio → Inspección final mediante sistema de medición de coordenadas y control cosmético (incluido informe) → Prueba de ensamblaje funcional → Informe de fábrica.

Habitualmente registramos dimensiones críticas y cadenas de referencia en el registro de inspección y las proporcionamos al cliente en el momento de la entrega, facilitando el seguimiento y reproducción durante todo el ciclo de vida del producto para ambas partes.

Recomendaciones de materiales comunes y tratamiento de superficies:

Materiales comunes: aleación de aluminio (ligera), cobre/aleación de cobre (conductividad térmica), acero inoxidable (resistencia a la corrosión), aleación de titanio (alta resistencia y ligereza).

Tratamiento de superficie: anodizado (regular/duro), enchapado no electrolítico, pulido, chorro de arena, ennegrecimiento interno, etc. Proporcionaremos la combinación más adecuada según las condiciones ambientales, como temperatura de funcionamiento, altitud, humedad y niebla salina.

Consejos para ingenieros de diseño

Marque claramente la "referencia funcional" en los dibujos del sensor para utilizar directamente la referencia de ensamblaje como referencia de mecanizado.

Para requisitos de disipación de calor de alta precisión, indique las dimensiones de las superficies de contacto clave y los métodos de montaje en los dibujos (posiciones de fijación de soldadura/perno/clip de resorte).

Para carcasas que requieren clasificaciones IP, confirmar tempranamente las especificaciones de las juntas tóricas y las tolerancias de las superficies de contacto del prensaestopas puede evitar tener que volver a trabajar más adelante.

¿Quieres colaborar? Ofrecemos tres puntos de partida

Revisión de dibujos (gratis): al recibir dibujos 2D/3D, le brindaremos sugerencias de fabricación y opiniones de optimización de la cadena de referencia.

Procesamiento y verificación de muestras: producción de prueba en lotes pequeños, que proporciona informes de dimensiones del proceso e informes de inspección de CMM.

Suministro estable de producción en masa: a través del primer artículo/inspección intermedia/proceso de liberación, entregamos en lotes de acuerdo con el cronograma de entrega y apoyamos acuerdos de suministro a largo plazo.

Si tiene alguna necesidad de procesar componentes optomecánicos de precisión , envíenos sus dibujos o requisitos breves para su evaluación. Si es conveniente, también puede dejar su información de contacto directamente y haremos los arreglos necesarios para que un ingeniero confirme la viabilidad técnica y le proporcione una solución de muestra y una cotización dentro de las 24 horas. ¡Xavier espera trabajar con usted para crear los mejores productos!
